Wednesday, September 22, 2010

சென்னை ரயிலில்...

வெளியே Track யில்நடப்பவனுக்கு புரியவில்லை உள்ளே தூங்குபவனுக்கும்.....

இப்படம் சென்னை மின்சார ரயிலில் எடுத்தது.

Sunday, September 12, 2010

நிலவும் வீனஸும்.

மஸ்கட் எப்போதுமே வானவியலுக்கு ஏற்ற இடமாக இருக்கும் என்று நினைக்கிறேன்.நகர வெளிச்சத்தை தாண்டிப்போனால் வெரும் கண்களுக்கு வானத்தில் இருக்கும் நட்சத்திரம் விருந்தே படைக்கும்.

கீழ்கண்ட படங்களை பாருங்கள்...அலைபேசியில் பேசியில் எடுத்தது.நிலவும் வீனஸும் அருகருகே!!
முதல் படம் குரூம் பூங்காவிற்கு முன் எடுத்தது.




Friday, September 10, 2010

புதிய தொழிற்நுட்பம்-Hollw Core Slab.

போன பதிவில் ஆசிய கடற்கரை விளையாட்டு கட்டிடங்களை பற்றிய விளகங்களை சொல்கிறேன் சொல்லியிருந்தேன்.

மிக அதிக உயரமான கட்டிடமே ஐந்து மாடி தான்.ஒரு ஹோட்டல்,விளையாட்டாளர்கள் தங்கும் இடம்,பத்திரிக்கையாளர்கள் இருக்கும் இடம் மற்றொரு கட்டிடத்தில் உணவகம் மற்றும் கடைத்தொகுதி இருக்கிறது.வரும் நவம்பரில் விளையாட்டுகள் தொடங்கக்கூடும்.

விளையாட்டாளர்கள் தங்கும் கட்டிடத்தை தான் முதலில் பார்த்தேன்,நண்பர் அதில் செய்யப்பட்ட வேலைகளும் அதை எங்கிருந்து வரவழைத்தார்கள் அதன் சாதக பாதகங்களை விவரித்துக்கொண்டு இருக்கும் போது மேற் கூரையை பார்த்தேன்.அதன் Finishing அருமையாக இருக்கிறதே என்றேன்.
ஓ! அதுவா? இது தான் Hollow Core Slab என்றார்.இதை துபாயில் பல நிறுவனங்கள் செங்கல் மாதிரி போட்டு விற்கிறார்கள் என்றார்.ஆச்சரியமாக இருந்தது.நான் பார்த்த கூரை சுமார் 8.50 மீட்டர் நீளம்.இவ்வளவு Span இருக்கும் ஒரு இடத்தில் கான்கிரீட் கூரை போடனும் என்றால் நடுவில் ஒரு Beam வேண்டும் இல்லையென்றால் சிலாப் அதிக கணம் உள்ளதாக போடனும்.அதிக கணம் என்றால் அதற்கு தகுந்த கம்பி போடனும்.எந்த பொறியாளரும் அந்த அளவுக்கு போகமாட்டார்கள் ஏனென்றால் செலவு பிடிக்கக்கூடியது அதோடில்லாமல் அது சரியான கட்டுமான வேலையாக இருக்காது.
இவ்வளவு பெரிய Span யில் நடுவே ஒரு Beam கூட இல்லாமல் இருக்கும் இந்த Slab கணம் எவ்வளவு என்று கேட்டேன், அதற்கு 200 மி.மீட்டர் தான் என்றார் அதோடு இதன் உள்ளே வெறும் 8 அல்லது 9 கம்பிகள் மட்டுமே இருக்கிறது என்ற குண்டையும் போட்டார்.என்னால் நம்பவே முடியவில்லை. Slab அளவு 8.50 x1.2x0.2 மீட்டர், இதற்கு கம்பி வெறும் 9 தான்.படத்தை பாருங்கள்.தூணின் இரு பக்கத்திலும் Beam போட்டுவிட்டு அதன் மேல் இந்த Slab ஐ வைத்தால் முடிந்தது கூரை.

சில படங்கள் இணையத்தில் சுட்டவை..



நன்றி: கான்கிரீட் டெக்.



நன்றி:பிரிகாஸ்ட் ஒர்க்ஸ்



இதன் அனுகூலங்கள்.

1.Building கட்டுமானம் ஆரம்பிப்பதற்கு முன்பே இந்த வேலையை ஆரம்பித்துவிடலாம்.(Parellel Working), இதனால் நேரம் மிச்சமாகும்.
2.அருமையான Finishing அதனால் மேற்பூச்சு என்ற வேலையே இல்லை.
3.கம்பி கிடையாது அதனால் கம்பி வேலை என்று சொல்லப்படுகிற Bar Bending வேலை இருக்காது.
4.வேண்டிய அளவுக்கு செய்துகொள்ளலாம் என்பதால் நம் தேவைக்கு ஏற்ற அளவில் கிடைக்கும்.
5.Erection அல்லது பொருத்தும் வேலை மிகவும் சுலபம் அதோடில்லாமல் குறுகிய காலத்தில் விரைவாக முடிக்கமுடியும்.
6.Form Work அல்லது செண்டரிங் என்ற வேலையே கிடையாது.
7.சிலாபின் மத்தியில் ஓட்டை இருப்பதால் மேலும் கீழும் Thermal Insulation கிடைக்கும்.
இன்னும் நிறைய இருக்கு.

பிரதிகூலங்கள்
அனுகூலங்கள் என்று இருந்தால் அதற்கு பிரதி என்று ஒன்று இருக்கும் அல்லவா!
1.இதை மேல் தூக்கிவைக்க பாரம் தூக்கி வேணும்.சென்னை மாதிரி குருகிய சாலையில் பாரம் தூக்கி நிறுத்த முடியாது.Tower Crane மூலம் இவ்வவளவு பாரம் தூக்க முடியுமா என்று தெரியவில்லை.
2.பெரிய பெரிய தொழிற்சாலைகளில் கடைசி நேர வேலையாக சில சமயம் துளை போட வேண்டிவரும் அது இதில் கஷ்டம்.
3.Slab களுக்கு இடையே உள்ள ஜாயிண்டை மூட தனி தொழிற்நுட்பம் தேவை.
4.Slab அளவுகளை நினைத்த நேரத்துக்கு மாற்ற முடியாது.
இன்னும் இருக்கலாம் அவ்விடத்தில் வேலை செய்தால் புரிபடும்.

கீழே உள்ள படங்கள்...முதலில் உள்ள படத்தில் சிகப்பு வட்டம் போட்டு காட்டியிருப்பது தான் கம்பியின் அளவு 4~6 MM இருக்கக்கூடும்.

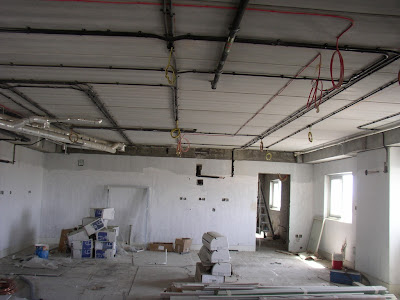

மற்றொரு படம் அந்த சைட்டில் எடுத்தது.

இதில் சிலாபின் Finish ஐ பார்க்கலாம்,இதில் மேற்பூச்சு இல்லை.அதோடு மின்சார பைப்புகள் ஒரு நிலையில் இருந்து அடுத்த நிலைக்கு எப்படி போகிறது என்றும் பார்க்கலாம்.



இதன் மூலம் எனக்கும்/உங்களுக்கும் பல விஷயங்களை தெரிந்துகொள்ள உதவிய என் நண்பனுக்கு நன்றி.

Thursday, September 09, 2010

ஆசிய கடற்கரை விளையாட்டு-மஸ்கட்.

எல்லோர் வாழ்வில் இப்படி ஒரு முறையாவது நடந்திருக்கும் அல்லது நடக்கும்.என்னுடைய வாழ்விலும் இது சில முறை நடந்திருக்கு. நினைப்பதெல்லாம் நடக்குபோது ஒரு பக்கம் சந்தோஷமாக இருந்தாலும் மோசமான எண்ணங்களும் நடந்திடுமோ என்று தோன்றும்,அதாங்க நீங்க ஏதாவது நினைத்திக்கொண்டு இருப்பீங்க அது உடனே நடப்பதற்கான சாத்திய கூருகள் நடக்க ஆரம்பித்துவிடும்.ஆங்கிலத்தில் “நான் பேச நினைப்பதெல்லாம் நீ பேச வேண்டும்”என்பதை ”டெலிபதி”என்று சொல்வார்கள் ஆனால் இந்த மாதிரி நினைப்பு நடப்பதை என்ன சொல்வார்கள் என்று தெரியவில்லை.


ஒரு முறை என் அம்மாவுடன் தொலைப்பேசியில் பேசிக்கொண்டிருக்கும் போது இன்று விசேஷமான நாள் முடிந்தால் கோவிலுக்கு போய்விட்டு வா- என்றார்.இங்கு என்ன கோவில் நடந்து போகக்கூடிய தூரத்திலா இருக்கு என்று நினைத்துக்கொண்டு,கம்பெனி வண்டி ஃபிரியாக இருந்தால் போகிறேன் இல்லை யாராவது நண்பர்கள் வண்டி கொண்டுவந்தால் அவர்களிடம் கேட்கிறேன் என்று சொல்லி வைத்தேன்.இது நடந்தது காலை மணி 7. நண்பனிடம் இருந்து ஒரு அழைப்பு,என்ன Program இன்று என்று கேட்டார்.வழக்கம் போல் ஒன்றும் இல்லை வீட்டில் தான் இருக்கேன் என்றேன்.சரி ஒரு 10 மணி போல் வருகிறேன் கிருஷ்ணன் கோவிலுக்கு போகலாமா என்றார்??!! ஆச்சரியம். அவன் தயவில் அன்று கோவில் தரிசனம் கிடைத்தது.

என்னுடைய ஒப்பந்த நாள் வரும் 14ம் தேதியோடு முடிவதால் ஒரேடியாக ஊருக்கு கிளம்புவதற்கு உண்டான ஏற்பாடுகளை செய்யும் போது இவ்வளவு நாள் இங்கிருந்தோம் கூடியவரை பல இடங்களை பார்த்திருந்தாலும் ஒரு கட்டுமான இடத்துக்கு உள்ளே போய் பார்க்கமுடியவில்லையே என்று நினைத்துக்கொண்டிருந்தேன்.25 வருடங்களுக்கு பிறகு சந்தித்த நண்பன் அதே வேலையில் இருந்தாலும் அவனிடம் கேட்பதற்கு கொஞ்சம் கூச்சமாக இருந்தது.கிளம்புவதற்கு முதல் வாரம் வேண்டுமென்றால் கேட்கலாம் என்று நினைத்திருந்தேன்.
L&T-ECC நிறுவனம் என்னுடைய தாய் நிறுவனம் மாதிரி,நான் இங்கு கற்றது இன்று வரை எனக்கு சோறு போடுகிறது.புதிய புதிய தொழிற்நுட்பங்கள்,வித்தியாசமான வேலைகள் என்று அறியும் ஆர்வம் உள்ளவர்களுக்கு தீனி போடும் செமத்தியான இடம் அது.என்ன தான் மலேசியா/சிங்கப்பூர்/துபாய்/மஸ்கட் என்று பல ஊர்களில் கட்டுமான தொழிற்நுட்பங்களை பார்த்திருந்தாலும் 15 வருடங்களுக்கு பிறகு என்னுடைய தாய் நிறுவனத்தில் எப்படி வேலை நடக்குது என்று பார்க்க ஆவலாக இருந்தது.சில வேலைகள் வெளி ஆட்களுக்கு நுழைய தடை இருக்கும் அந்த வகையில் இந்த வேலை இருந்தால் என்னால் உள்ளே போக வேண்டுகோள் கூட வைக்கமுடியாது.இப்படி எண்ணங்கள் மட்டும் ஓடிக்கொண்டிருந்தது.

என்னதான் Gtalk யில் அவன் பெயரில் Available என்று வந்தாலும் அவசியமில்லாமல் அவனும் கூப்பிடமாட்டான் நானும் கூப்பிடமாட்டேன்.இரண்டு வாரங்களுக்கு முன்பு கூப்பிட்டு இந்த வார கடைசியில் முடிந்தால் சந்திக்கலாம் என்றான்.சரி என்றேன் ஆனால் அந்த வாரம் அவனுக்கு வேலை வர அவனால் வரமுடியவில்லை.மறுவாரம் கூப்பிட்டு என்னுடைய வேலை நிலவரங்களை கேட்டுவிட்டு வியாழன் இரவு ஏதோ ஒரு இடம் சொல்லி அங்கு கொஞ்சம் வேலை இருக்கு அங்கு தங்கிவிட்டு மறுநாள் site ஐ சுற்றிப்பார்க்கலாம் என்றார்.ஆச்ச்சரியமோ ஆச்சரியம் நான் கேட்கமாலே நான் நினைத்தது நடக்கவிருந்தது.

வியாழன் இரவு சுமார் 7 மணிக்கு வந்தான் இருவரும் கிளம்பி Seeb (Airport) வழியாக President Palace இருக்கும் இடத்தையும் கடந்து போய்கொண்டிருந்தோம்.Mussanah என்ற இடம் வந்தது அது வரை வண்டி 100 ~ 110 கி.மீ வேகத்தில் வழுக்கிக்கொண்டு போய்க்கொண்டிருந்தது.கிட்டத்தட்ட 105 கி.மீ வந்தவுடன் ஒரு சிறிய கிராமம் போல் இருந்த இடத்தில் ஒரு வில்லாவில் இவர்களுக்காக இடம் ஒதுக்கியிருந்தார்கள் அங்கு தங்கினோம்.ECC முறைப்படி ஒரு Mess ம் இருந்தது.பழைய கதைகளை பேசிவிட்டு சுமார் 11 மணிக்கு படுத்தோம்.



காலை எழுந்து சிற்றுண்டி சாப்பிட்டுவிட்டு அங்கிருந்து கிளம்பி Site க்கு போனோம். தங்கியிருக்கும் இடத்துக்கும் Site க்கும் சிறிது தூரம் தான் இருந்தாலும் மகிழுந்துவில் தான் போகனும்.நடுநடுவே சில இடங்களில் வீடுகள் கட்டுமானம் நடந்துகொண்டிருந்தது மற்ற படி பொட்டக்காடு தான்.ஒரு துருக்கிஸ் நிறுவனம் தன்னுடைய பேச்சிங் பிளாண்ட் மற்றும் 400 டிப்பர் வகை வாகனங்களை அங்கு நிறுத்திவைத்திருந்தது.ஒரு வேளை வரப்போகும் வேலைக்காக இப்போதே அடுக்க ஆரம்பித்துவிட்டார்களா என்ற யோசனையில் இதற்கான Over Heads என்னவாகும் என்ற நினைப்பும் வந்தது.துபாய் விழுந்ததில் வந்தவையாக கூட இருக்கலாம்.

ECC யில் ஒரு காலத்தில் ஆதாவது நான் வேலை செய்ய ஆரம்பித்திருக்கும் காலத்தில் சிறிய பெரிய விபத்துகள் நிகழத்தொடங்கிய காலம்(1982) அதனால் விபத்துக்கு இழப்பீடு செய்யும் போது காப்பீடு நிறுவனம் இதே நிலை தொடர்ந்தால் அதிக சந்தா கட்டவேண்டும் என்று நிர்பந்திக்க ஆரம்பித்தது அதனால் இவர்களுக்கு சந்தா அதிகமாக கட்டாமல் இருக்கவும் மார்க்கட்டில் கம்பெனி பெயர் நிலை நிருத்தவும் பாதுகாப்புக்கு செலவு செய்வது என்று முடிவெடுத்தார்கள்.என்னுடைய முதல் வேலை இடத்தில் 60 பேருக்கு மேல் இருந்தால் Site இல் 20 ஹெல்மட் தான் இருக்கும்.பெரிய தலைகள் கட்டாயமாக போட்டிருப்பார்கள்.கட்டிடங்கள் அதிக உயரம் எழும்ப எழும்ப சின்ன சின்ன கற்கள் மூலம் காயம் ஏற்படுவதை கண்டு எல்லோருக்கும் ஹெல்மட் கிடைத்தது.வேலையாட்கள் வரை அதை கொண்டு வர பல ஆண்டுகள் பிடித்தது.சித்தாள்கள் தலையில் திண்டு வைப்பதால் ஹெல்மட் என்பது அவர்களுக்கு ஒத்துவராதது என்று ஒதுக்கிவிட்டார்கள்.அப்போதெல்லாம் விபத்து என்று வரும் கேஸ்கள் காலில் ஆணி குத்திவிடுவது தான் அதிகம்.இப்படியெல்லாம் இருந்த நிறுவனம் கடந்த 15 ஆண்டுகளில் எப்படியெல்லாம் மாறியிருக்கிறது என்பதை நுழைவாயிலில் மாட்டியிருக்கும் பலகை உங்கள் பாதுகாப்பு உங்கள் குடும்பத்துக்கும் பாதுகாப்பு என்று சொல்லி நச் என்று அனைவரது மண்டையில் ஏற்றியிருக்கிறார்கள்.இப்படி நச் என்ற பலகை மாட்டினால் வேலை செய்யும் இடம் பாதுகாப்பாகிவிடுமா? நிச்சயம் முடியாது.வேலை செய்பவர்கள் மற்றும் வேலை வாங்குபவர்கள் இருவரும் சேர்ந்து உழைத்தால் விபத்தே நிகழாமல் ஒரு வேலையை முடிக்கலாம் என்று சொல்லாமல் சொல்லியது மற்றொரு அறிவிப்பு பலகை,அது தான் அவர்களின் 10 மில்லியன் வேலை நேரம்.இமாலய சாதனை என்றே சொல்ல வேண்டும்.நிஜமாக பாதுகாப்புக்காக இவர்கள் உழைக்கிறார்களா? அதற்காக என்னென்ன செய்கிறார்கள் என்பதை பார்த்த போது ஆச்சரியமாக இருந்தது.இதையெல்லாம் நான் பார்க்கிறேன் எனபதை நான் என் நண்பனிடம் சொல்லவில்லை இப்படி இங்கு எழுதி அவர்கள் அனைவரையும் பாராட்டிவிடலாம் என்று விட்டுவிட்டேன்.



நான் பார்த்த வரை

1.ஒழுங்கான வேலை Platform.ஏறுவதற்கு ஏணி,நின்று வேலை பார்ப்பதற்கு சரியான பலகை,கைப்பிடி பைப்புகள்(சரியான உயரத்துக்கு),Toe Board(சாமான்கள் கீழே விழாமல் இருக்க) & மிக முக்கியமாக அந்த Platform வேலை செய்ய ஏற்றது தான் என்ற சான்றிதழ் வழங்கி அதை அதில் மாட்டியும் வைத்துள்ளார்கள்.

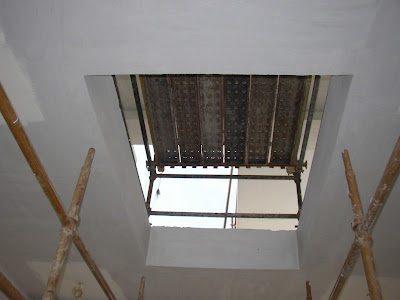

2.தற்காலிக ஓட்டைகளை சுற்று கைப்பிடி போட்டு அதன் மேல் பாகத்தை கனமான மூடி போட்டு மூடி வைத்துள்ளார்கள்.



3.ஏணி படிகளில் உள்ள தற்காலிக கைப்பிடி பைபுகளின் முனையில் பிளாஸ்டிக் குப்பி போட்டு மூடி வைத்துள்ளார்கள் இதன் மூலம் கூர்மையான பாகத்தால கையில் அடிபடாமல் இருக்கும்.
சொல்ல வேண்டுமென்றால் இது போல் பலவற்றை சொல்லலாம்.இதைப்படிக்கும் கட்டுமானத்துறை நண்பர்கள் வாய்ப்பு கிடைத்தால் கட்டாயம் சேர வேண்டிய நிறுவனம் என்பதை ஞாபகத்தில் வைத்துக்கொள்ளுங்கள்.

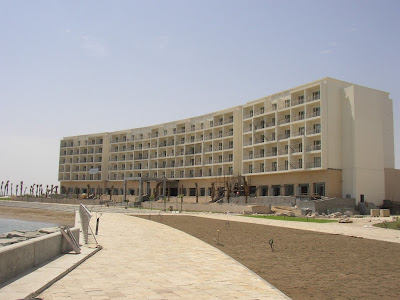

இப்படியெல்லாம் இருக்கும் இடம் தான் ஆசியன் கடற்கரை விளையாட்டுக்காக கட்டப்பட்டுக்கொண்டிருக்கும் கட்டிடங்கள்.

மற்றவை அடுத்த பதிவில்.

Wednesday, September 08, 2010

த‌லை குனிவு!!

அழுகை அழுகையாக‌ வ‌ருது....இப்ப‌டியா மான‌ம் போக‌னும் அதுவும் அய‌ல் நாட்டு ப‌த்திரிக்கையில்!!!


http://www.straitstimes.com/BreakingNews/Asia/Story/STIStory_576253.html

Thursday, September 02, 2010

Footing- அஸ்திவாரம்

அஸ்திவாரங்களில் பல வகைகள் இருந்தாலும் பல கட்டிடங்கள் இந்த மாதிரி Footing போட்டு அதன் மீது தூண் எழுப்பி தான் செய்கிறார்கள்.நாங்கள் இப்போது இருக்கும் இடத்துக்கு பக்கத்தில் ஒரு மசூதியை இடித்துவிட்டு புதிதாக கட்டுகிறார்கள் அவ்வப்போது மெது நடை போகும் போது எட்டிப்பார்த்துவிட்டு போவேன் அதிலிருந்து சில படங்கள் கீழே.

கான்கிரீட்டை பாதுகாக்க ஏதோ கருப்பு கலர் பெய்ண்ட் அடித்து இருக்கிறார்கள்.படத்தின் மீது சொடுக்கி பெரிதுபடுத்தி பார்த்தால் இன்னும் பல விபரங்கள் தெரியும்.

கீழே உள்ள படம் துபாயில் எடுத்தது,இந்த மாதிரி Footing தரை முழுவதும் வருமாறு இருக்கும் அதன் மீது தூண்கள் வரும்.இப்படி Footing போடுவதால் அதையே கார் நிறுத்தும் இடமாகவும் உபயோகிக்க முடியும்.



இப்படம் இணையத்தில் கிடைத்தது.என்னை பொருத்தவரை மோசமான உதாரணம்.தூண்,அஸ்திவாரத்தின் நடுவில் இல்லாதது ஒரு பெரும் குறையல்ல ஆனால் இதில் மண்ணை தோண்டுவதற்கு பதில் தோண்டிய மண்ணுக்காக அஸ்திவாரம் போடப்பட்டுள்ளதாக தோன்றுகிறது.



மசூதியின் அஸ்திவாரம்.



இன்னும் அருகே..
